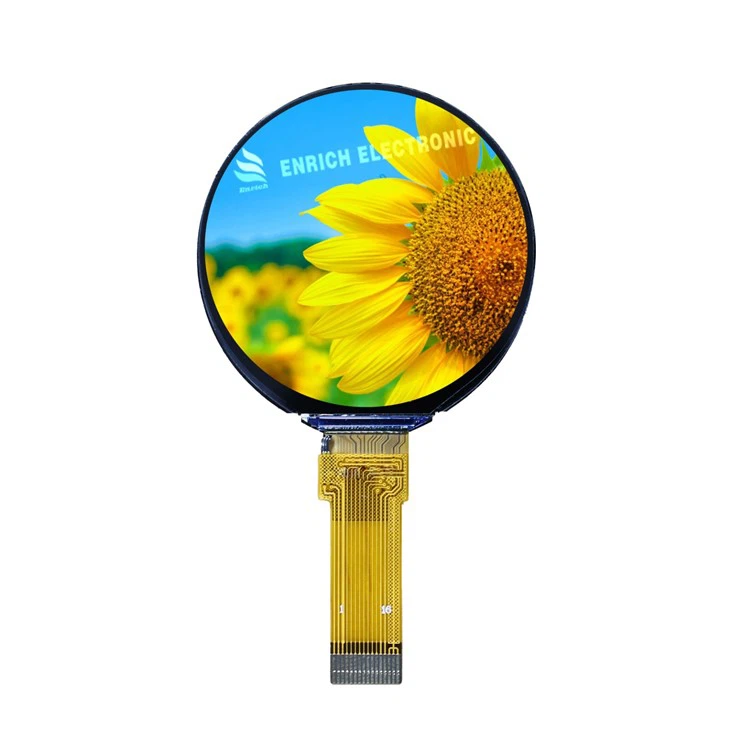

Modul circular TFT LCD de 1,5 inchi



ENH-TV0150I001Descriere

Parametrii produsului:

Dimensiunea și forma ecranului: Circular de 1,5 inchi

O caracteristică definitorie. Zona de afișare activă este un cerc complet cu o diagonală de 1,5 inci, realizând o unitate perfectă între conținutul afișat și forma fizică fără risipă vizuală, spre deosebire de ecranele pătrate cu măști circulare.

Rezoluție: 360 (RGB) × 360 pixeli

Aceasta este o rezoluție excepțional de înaltă optimizată pentru o zonă de afișare circulară. Obținerea a peste 129.000 de pixeli într-un cerc cu diametrul de ~1,5 inchi are ca rezultat unDensitate foarte mare a pixelilor (PPI), livrânddetalii extrem de fine și margini netede, depășind cu mult ecranele pătrate de dimensiuni similare cu rezoluție mai mică.

Unghi de vizualizare: tot-unghiul de vizualizare

Aproape sigur angajeazăTehnologia IPS (In-Plane Switching).. Acest lucru înseamnă că culoarea și luminanța rămân foarte consistente din față, laterale și din toate celelalte unghiuri de vizualizare, cu o schimbare minimă a culorii, albire sau pierdere de contrast, extinzând considerabil intervalul de vizualizare utilizabil al dispozitivului.

Dimensiuni contur: 41,96 mm × 40,46 mm × 2,16 mm

Date mecanice cheie: 41,96 mm x 40,46 mm estedimensiunea casetei de delimitare dreptunghiulareinclusiv circuitul driverului și rama, oferind o referință spațială precisă pentru proiectarea structurală. Grosimea de 2,16 mm este bine-controlată, ajutând la un design elegant al produsului, asigurând în același timp integritatea structurală.

Interfață: QSPI

Interfață periferică serială cvadră. Aceasta este o versiune îmbunătățită a SPI standard, folosind4 linii de date pentru transmisie paralelă, oferind o rată de date teoreticăde 4 ori mai rapiddecât SPI tradițional (1 linie de date). Acest lucru este esențial pentru a conduce ecranul de înaltă-rezoluție 360x360, îmbunătățind semnificativ ratele de reîmprospătare, reducând blocajele transferului de date și asigură o performanță fluidă pentru interfețele grafice și animații complexe.

Driver IC: ST77916

Acesta este un driver puternic TFT-LCD. Valoarea sa de bază constă în:

Performanță ridicată: încorporat-GRAM mare, gestionează eficient datele grafice de-înaltă rezoluție, acceptând o adâncime bogată de culoare (de exemplu, RGB pe 16/18 biți).

Caracteristici avansate: acceptă în mod obișnuit rotația afișajului, setarea flexibilă a adresei ferestrei, reîmprospătarea parțială (actualizarea doar unei părți a ecranului pentru a economisi energie), comenzile de desenare accelerate hardware-(linii, umpleri), descarcând foarte mult procesorul gazdă și simplificând dezvoltarea software-ului.

Optimizare pentru afișaje circulare: Se adaptează perfect zonei active circulare, gestionând eficient adresarea pixelilor.

Tip de afișare: TFT-LCD

Utilizează tehnologia generală cu tranzistor cu film subțire cu-matrice activă-, în care fiecare pixel este controlat de propriul său tranzistor. Acest lucru permitetimpi de răspuns rapid, contrast ridicat, saturație vibrantă a culorilorși capacitate excelentă de afișare a imaginilor dinamice.





Domenii de aplicare:

1.Dispozitive purtabile premium

a.Aplicații de bază: ceasuri inteligente cu cadrane rotunde clasice, benzi de fitness-de ultimă generație, instrumente sportive profesionale (de exemplu, computere pentru biciclete, afișaje pentru banda de alergare).

b.Problemă rezolvată: Replică perfect estetica circulară elegantă a ceasurilor tradiționale, îndeplinind așteptările utilizatorilor pentru purtabile premium. Rezoluția ultra-360x360 oferă o densitate de pixeli (PPI) extrem de mare în zona circulară, rezultând afișaje excepțional de clare, anti-aliasizate ale fețelor ceasului, diagramelor cu date sportive, urme de hărți și fotografii. Unghiul-de vizualizare asigură o lizibilitate clară în orice orientare a încheieturii mâinii.

c.Avantaj: interfața QSPI oferă rate ridicate de transfer de date, permițând redarea lină a animațiilor complexe, frecvența de -cadre-înaltă și actualizarea rapidă a datelor senzorilor pentru o experiență de utilizator fără probleme.

2.Instrumentație auto și industrială

a.Aplicații de bază: tablouri de bord digitale pentru motociclete/e-biciclete electrice, afișaje de informații auxiliare pentru autovehicule (de exemplu, TPMS, control al climei), cadrane indicatoare de stare pentru echipamente industriale.

b.Problemă rezolvată: Cercul este forma clasică pentru instrumentare. Acest ecran poate înlocui direct grupurile de instrumente mecanice tradiționale, permițând afișaje complet digitale, personalizabile ale vitezei, RPM, săgeți de navigare, pictograme de avertizare etc. Luminozitatea și contrastul ridicat asigură vizibilitatea chiar și în condiții de lumină ambientală puternică (de exemplu, lumina soarelui).

c.Avantaj: Cipul puternic pentru șofer ST77916 permite redarea rapidă a graficii dinamice, răspunzând la modificările-în timp real ale datelor vehiculului. Construcția sa robustă (2,16 mm grosime) rezistă mai bine la vibrațiile ușoare comune în mediile vehiculelor.

3.Smart Home & Consumer Electronics

a.Aplicații de bază: panouri tactile-difuzoare inteligente de ultimă generație, termostate inteligente, afișaje pentru dispozitive de înfrumusețare (de exemplu, produse de curățare faciale, dispozitive RF), interfețe pentru aparatele/aparatele de cafea premium.

b.Problemă rezolvată: Infuzează electrocasnicelor un aspect modern, tehnologic. Ecranul circular completează în mod natural limbajul de design al multor aparate cu butoane fizice sau corpuri rotunde, servind ca un centru interactiv pentru vizualizarea muzicii, progresul gătitului, modurile dispozitivului și informațiile ambientale.

c.Avantaj: Designul circular în sine este o declarație, îmbunătățind semnificativ aspectul produsului și diferențierea mărcii. Interfața QSPI permite MCU gazdă să actualizeze afișajul mai eficient, reducând încărcarea sistemului.

4.Dispozitive medicale și de sănătate

a.Aplicații de bază: monitoare portabile pentru pacient-de ultimă generație, afișaje cu stetoscop digital, dozatoare inteligente de pastile, echipamente de fizioterapie.

b.Problemă rezolvată: În contexte medicale, un ecran circular poate prezenta în mod intuitiv diagrame de date radiale (de exemplu, inele de formă de undă ale ritmului cardiac, cercuri de tendință SpO2) cu o claritate excelentă. Rezoluția înaltă asigură lizibilitatea textului medical mic.

c.Avantaj: Performanța excelentă a culorii poate fi utilizată pentru afișajele-codate cu culori (de exemplu, diferite intervale de temperatură în culori diferite), îmbunătățind eficiența recunoașterii informațiilor. Cipul driverului acceptă, de obicei, moduri de consum redus-, potrivite pentru dispozitivele portabile.

5.HMI (interfață umană-mașină) și echipamente specializate

a.Aplicații de bază: Controlere dedicate, echipamente portabile de testare, periferice pentru jocuri (de exemplu, afișaj central pe volan), afișaje pentru echipamente fotografice profesionale.

b.Problemă rezolvată: Oferă o fereastră circulară compactă, de-informații-densitate mare pentru echipamente specializate. Poate afișa meniuri cu butonul de parametri, inele de selecție a modului, indicatoare precise de scară etc., unde logica de interacțiune se potrivește perfect cu comenzile hardware circulare.

c.Avantaj: Dimensiunea de contur de 41,96 mm facilitează integrarea în diferite panouri frontale ale echipamentelor. Viteza mare a QSPI îndeplinește cerințele exigente de reacție ale interfețelor echipamentelor profesionale.





● OEM&ODM ● FĂRĂ MOQ ● PROBE ÎN STOC ● PLACA DE TESTARE OPȚIONALĂ

















SPECIFICAȚII

ARTICOL	DIMENSIUNE	UNITATE
Dimensiune	1.5	inch
Dimensiunea de contur	41.96x40.46x2.16	mm
Temperatura de operare	-20 de grade - +70 de grade	grad
Temperatura de depozitare	-30 de grade - +80 de grade	grad
Rezoluţie	360x360
