ENH-TV0085A002Descriere

TheModul LCD TFT de 0,85 inchieste un afișaj cu matrice activă compact,-colorat, conceput pentru aplicații cu spațiu-constrâns care necesită rezultate vizuale de-înaltă calitate. În calitate de producător profesionist de ecrane LCD mici, ne asigurăm că fiecare modul îndeplinește standarde de inginerie riguroase.

Când am dezvoltat pentru prima dată acest modul TFT LCD de 0,85-inchi, principala provocare cu care ne-am confruntat a fost să echilibrăm „dimensiunea ultra-compactă” cu „calitate utilizabilă a afișajului”-un punct dureros pe care l-am auzit în mod repetat de la clienții din industriile purtabile și IoT. După peste 18 luni de teste iterative, am ajuns la un design care nu este doar o listă de specificații, ci o soluție adaptată la punctele dificile de-lumea reală a aplicațiilor. Permiteți-mi să vă expun ceea ce face ca acest modul să iasă în evidență, de la alegerile tehnice pe care le-am făcut până la feedback-ul-la sol pe care le-am adunat din sute de proiecte.

Începând cu afișajul în sine: diagonala de 0,85 inchi poate suna mică, dar am optimizat fiecare pixel pentru a-l face să conteze. Am optat pentru tehnologia cu matrice activă TFT-LCD-nu doar pentru că este standard, ci pentru că am constatat că controlul individual al pixelilor nu este-negociabil pentru dispozitivele compacte-în special dispozitivele purtate cum ar fi inelele inteligente sau trackerele de fitness, unde chiar și o mică întârziere sau o distorsiune a culorii ruinează experiența utilizatorului. Aranjamentul de pixeli cu bandă verticală RGB a fost și el un apel deliberat; prototipurile timpurii au folosit un aspect diferit care a dus la-verzi spălate, dar după ce am ajustat densitatea dungilor, am obținut reproducerea naturală a culorilor pe care acum clienții o laudă în mod constant. La o rezoluție de 128(RGB)×128, ne uităm la aproximativ 16.000 de pixeli-suficienți pentru afișajele de stare și GUI simple, dar am mărit raportul de contrast la 1200:1 (tipic), deoarece știm că în medii luminoase sau slabe, claritatea este totul. Am testat-cot la-module mai ieftine, care depășesc la 800:1, iar diferența de lizibilitate este mare-clienții noștri din setările industriale ne spun că acest contrast îi scutește de ajustările constante ale ecranului.



Tehnologia IPS de vizualizare largă-a fost o altă tehnologie ne-negociabilă pentru noi și aici intervine cu adevărat experiența noastră practică. La început, am experimentat cu panouri TN pentru a reduce costurile, dar feedback-ul a fost clar: utilizatorii care vizualizau ecranul chiar și dintr-un unghi de 30-de grade au văzut schimbarea culorii, ceea ce reprezintă un dealbreaker pentru dispozitive portabile sau terminale industriale portabile. Trecerea la IPS ne-a oferit unghiuri de vizualizare de 80-de grade în toate direcțiile, dar nu ne-am oprit aici-am ajustat-straturile optice ale panoului pentru a minimiza deviația de culoare, chiar și la marginile extreme ale intervalului de vizualizare. Luminozitatea este un alt domeniu în care ne-am concentrat pe utilizarea în lumea reală: 300-450 cd/m² tipic, cu un minim de 260 cd/m², înseamnă că poate fi citit în aer liber fără a descărca bateria. Am avut clienții să folosească acest modul în senzori IoT în aer liber în căldura verii, iar luminozitatea se menține fără a avea nevoie de putere suplimentară - ceva ce am validat prin săptămâni de teste pe teren în clima umedă și însorită din Shenzhen.



Dimensiunile mecanice-20,82 mm × 17,58 mm × 1,46 mm (L×H×T)-ar putea să arate ca niște numere, dar fiecare milimetru a fost certat. Am micșorat cadrul cât mai mult posibil, reducând zona de afișare activă la 15,21 mm × 15,21 mm (sau 15,2064 mm × 15,2064 mm pentru aplicații de-înaltă precizie), deoarece știm că, în cazul dispozitivelor miniaturizate, chiar și 0,1 mm poate însemna diferența între montarea întregului carcasă sau reproiectarea produsului. Grosimea de 1,46 mm a fost de asemenea o provocare; a trebuit să integrăm o singură lumină de fundal LED albă, care este atât subțire, cât și uniform iluminată - fără hotspot-uri, fără colțuri întunecate. Am testat zeci de configurații de iluminare de fundal înainte de a alege una care echilibrează grosimea, iluminarea și consumul de energie și a devenit o semnătură a acestui modul.



Pe partea electrică, interfața SPI cu 4 fire a fost o alegere determinată de feedback-ul clienților. Am auzit din când în când că inginerii se luptă cu deficitul de pini pe MCU-uri precum ESP32 și STM32-, așa că am proiectat modulul să folosească doar 4 pini GPIO (CS, DC, SCL, SDA) fără a sacrifica viteza de transfer de date. Pinul DC dedicat este un mic detaliu, dar simplifică dramatic logica de control; am avut ingineri juniori care ne-au spus că această caracteristică le reduce timpul de integrare la jumătate în comparație cu modulele cu pini de comandă/date combinate. Am rămas cu o tensiune tipică de funcționare de 3,3 V (2,4 V-3,3 V interval logic) deoarece este compatibil cu aproape toate MCU-urile moderne de -tensiune joasă - nu este nevoie de convertoare de tensiune, ceea ce economisește spațiu și reduce punctele de defecțiune. CI driverul GC9107 a fost alegerea noastră de top pentru memoria RAM integrată și consumul redus de energie; l-am testat pe larg cu dispozitive alimentate cu baterie și extinde în mod constant durata de funcționare cu 15-20% în comparație cu modulele care folosesc drivere generice. Oferim ST7735S ca alternativă, dar recomandăm întotdeauna GC9107 pentru aplicații portabile - propriile noastre teste arată că este mai fiabil în condiții de temperatură extremă.



Apropo de temperatură: evaluăm acest modul pentru funcționarea de la -20 la +70 grade, dar acest număr nu este doar un glonț de marketing. L-am supus unor teste riguroase în camerele de mediu ale fabricii noastre din Shenzhen-funcționând-o timp de 48 de ore consecutiv la -20 de grade , apoi trecând imediat la +70 grade , repetând ciclul timp de o săptămână. A rezistat perfect, motiv pentru care a devenit o soluție-pentru clienții industriali din depozite frigorifice sau aplicații în aer liber. Protecția 8KV ESD este o altă notă practică; am văzut că prea multe module se defectează în timpul asamblarii din cauza statică, așa că am adăugat această protecție pentru a reduce ratele de defecte - echipa noastră de producție ne spune că reduce erorile de asamblare cu 30% pentru clienții noștri de mare volum.



Conformitatea cu RoHS și REACH este un lucru dat în zilele noastre, dar facem un pas mai departe făcând personalizarea accesibilă-ceva pe care multe fabrici îl tratează ca pe o idee ulterioară. De-a lungul anilor, am aflat că nu există două proiecte identice: un client avea nevoie de un cablu FPC cu 10 mm mai lung pentru a se potrivi cu configurația PCB-ului, un altul dorea sticlă de acoperire anti-reflex pentru utilizare în aer liber și un client de dispozitiv medical avea nevoie de un panou tactil rezistiv care funcționează cu mănuși. Nu oferim doar aceste personalizări-ci ajutăm clienții să le optimizeze. De exemplu, când un client purtabil a cerut o sticlă de acoperire curbată, am ajustat plasarea luminii de fundal pentru a evita scurgerea luminii, un detaliu pe care nu l-au luat în considerare. Aceasta este diferența dintre un modul generic și unul creat de o echipă care a lucrat efectiv cu tehnologia în scenarii-lumii reale.



De ce să alegeți modulul nostru peste zecile de opțiuni similare de pe piață? Nu este vorba despre specificații-ci despre grija pe care o acordăm rezolvării problemelor care contează. Unghiul de vizualizare IPS nu este doar o caracteristică; este rezultatul faptului că am ascultat clienți care nu puteau folosi panouri TN. Interfața SPI cu 4-fire nu este doar un număr de pin; noi economisim timp și frustrare inginerilor. Dimensiunea ultra-compactă nu este doar o măsurătoare; noi îi ajutăm pe clienți să-și dea viață ideilor miniaturizate. Am avut clienți care au venit la noi după ce au folosit module mai ieftine care au eșuat în domeniu și, din când în când, ne spun că diferența este în detalii - iluminarea uniformă de fundal, driverul de încredere, opțiunile personalizabile care se potrivesc exact nevoilor lor.



Procesul nostru de control al calității este un alt punct de mândrie și își are rădăcinile în experiența noastră ca producător din Shenzhen-. Facem o inspecție 100% a materialului primit, deoarece am învățat la greu că un singur condensator defect poate distruge un lot întreg. Testarea noastră în-proces observă probleme devreme-cum ar fi un conector FPC nealiniat care ar cauza defecțiuni intermitente de afișare-iar testul nostru de 24-48 de ore asigură că fiecare modul poate face față utilizării-pe termen lung. Cu o capacitate de producție de 4 milioane de unități pe lună, putem scala pentru a îndeplini comenzile mari, dar nu pierdem niciodată din vedere micile detalii care fac un modul fiabil. Echipa noastră de cercetare și dezvoltare este în fabrică în fiecare zi, lucrând cu producția pentru a perfecționa modulul - recent, am optimizat consumul de energie pentru iluminarea de fundal pe baza feedback-ului de la un client de ceas inteligent, reducând consumul de curent cu 5% fără a diminua ecranul.



La sfârșitul zilei, acest modul TFT LCD de 0,85-inchi este mai mult decât o colecție de parametri. Este rezultatul anilor de ascultare a clienților, de testare a prototipurilor și de a rafina fiecare detaliu pentru a rezolva probleme reale. Fie că este vorba despre un monitor medical portabil, un senzor industrial sau un mini dispozitiv IoT, este construit pentru a funcționa acolo unde contează - nu doar pe hârtie, ci în mâinile inginerilor și utilizatorilor care se bazează pe el în fiecare zi. Aceasta este diferența dintre un modul pe care îl poți cumpăra de oriunde și unul în care poți avea încredere că îl livrează, susținut de o echipă care a fost acolo, a făcut asta și a continuat să repete pentru a-l îmbunătăți.



● OEM&ODM ● FĂRĂ MOQ ● PROBE ÎN STOC ● PLACA DE TESTARE OPȚIONALĂ

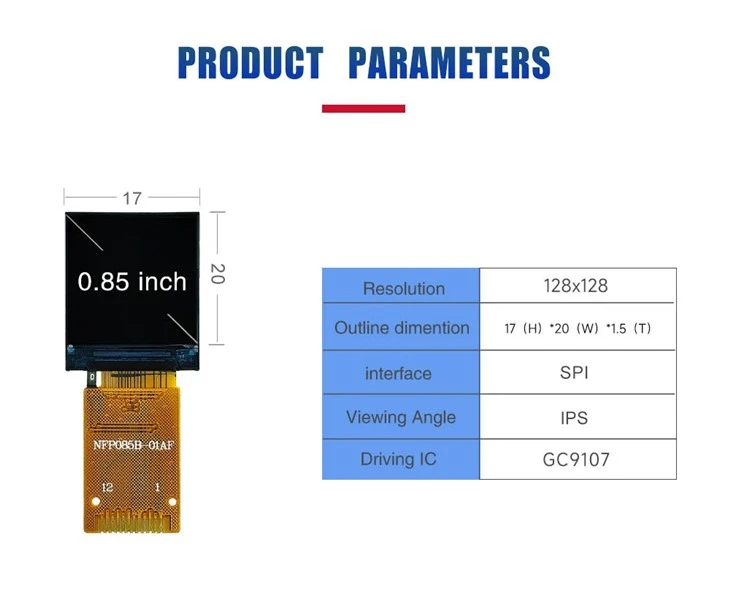

SPECIFICAȚII

ARTICOL	DIMENSIUNE	UNITATE
Dimensiune	0.85	inch
Dimensiunea de contur	20.82x17.58x1.46	mm
Temperatura de operare	-20 de grade - +70 de grade	grad
Temperatura de depozitare	-30 de grade - +80 de grade	grad
Rezoluţie	128x128
